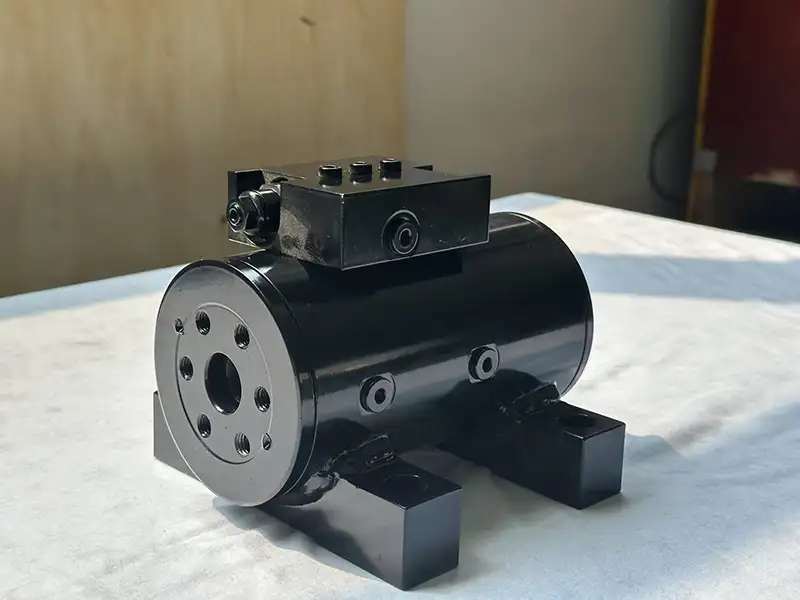

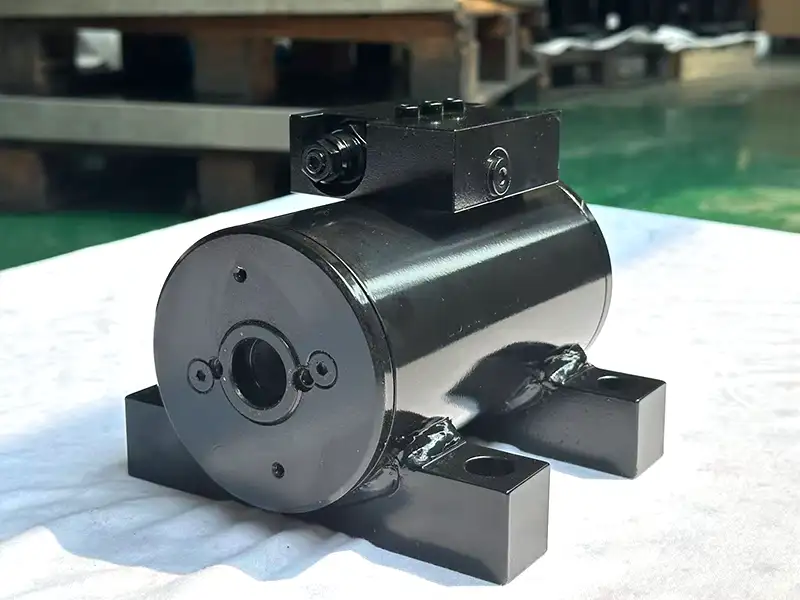

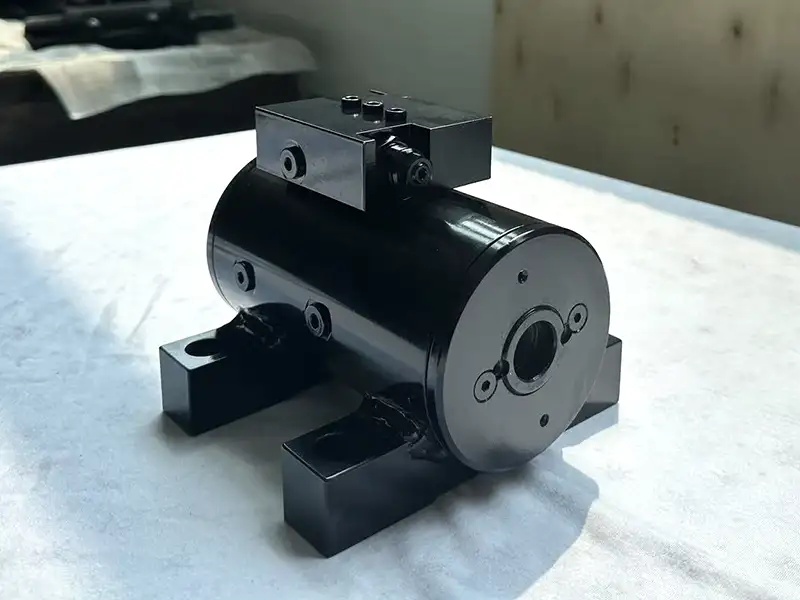

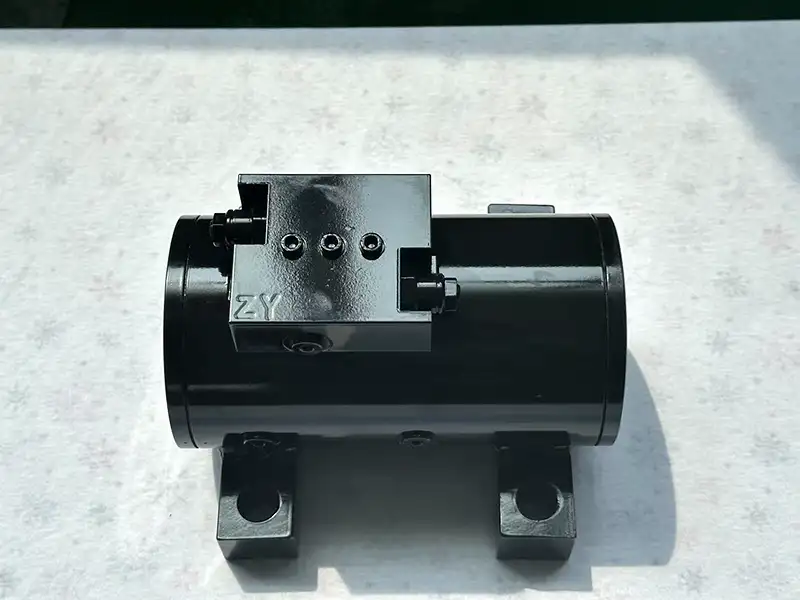

| Serie Z20 |
|
4.5 |
8.2 |
15 |
25 |
30 |
39 |
| Par de torsión (A) |
| Par de accionamiento |
In-lb@3000psi |
4500 |
8200 |
15000 |
25000 |
30000 |
39000 |
| Nm@210bar |
508 |
930 |
1690 |
2830 |
3390 |
4400 |
| Par de retención |
In-lb@3000psi |
11800 |
21000 |
38720 |
62900 |
75000 |
93200 |
| Nm@210bar |
1300 |
2400 |
4400 |
7100 |
8500 |
10530 |
| Capacidad de momento (B), montaje en voladizo |
| Momento de caballete |
In-lb |
12000 |
22000 |
48000 |
100000 |
|
140000 |
| Nm |
1356 |
2485 |
5420 |
11300 |
|
15820 |
| Momento en voladizo |
In-lb |
22500 |
40000 |
90000 |
145000 |
250000 |
280000 |
| Nm |
2500 |
4500 |
10200 |
16400 |
28250 |
31600 |
| Capacidad radial (C) |
| Capacidad |
lb |
3050 |
4700 |
9230 |
12300 |
|
21000 |
| kg |
1380 |
2130 |
4190 |
5580 |
|
9530 |
| Capacidad axial (D) |
| Capacidad |
lb |
1100 |
1500 |
2200 |
3100 |
|
3900 |
| kg |
500 |
680 |
1000 |
1410 |
|
1770 |
| Desplazamiento |
| 180° |
In³ |
8.05 |
14.3 |
26.6 |
44.6 |
|
65.7 |
| CC |
132 |
234 |
436 |
726 |
|
1077 |
| Peso aproximado |
| 180° |
Ib |
27.0 |
37.0 |
66.0 |
113 |
|
169 |
| kg |
12.2 |
16.8 |
29.9 |
51.3 |
|
76.7 |
| Eje D1 y tapón Diámetro de la brida |
pulg |
4.13 |
4.65 |
5.63 |
6.70 |
7.165 |
7.70 |
| mm |
105 |
118 |
143 |
170 |
182 |
196 |
| Diámetro de la carcasa D2 |
pulg |
4.13 |
4.65 |
5.53 |
6.70 |
7.165 |
7.70 |
| mm |
105 |
118 |
143 |
170 |
182 |
196 |
| Agujeros de montaje F1, brida del eje |
pulgada |
3/8-16 |
3/8-16 |
1/2-13 |
3/4-10 |
3/4-10 |
3/4-10 |
| profundo |
0.54 |
0.54 |
0.75 |
1.13 |
1.13 |
1.25 |
| métrico |
M10*1.5 |
M10*1.5 |
M12*1.75 |
M20*2.5 |
M20*2.5 |
M20*2.5 |
| profundo |
12.7 |
15.2 |
19.1 |
30.0 |
30.0 |
28.0 |
| Número de agujeros de montaje F2, brida del eje |
|
6 |
8 |
8 |
8 |
8 |
10 |
| Diámetro del círculo de pernos F3, brida del eje |
pulg |
2.125 |
2.625 |
3.375 |
4.000 |
4.33 |
4.750 |
| mm |
53.9 |
65.0 |
85.0 |
102 |
110 |
121 |
| Agujeros de montaje F4, brida de la carcasa |
pulgada |
3/4 |
1 |
1 |
|
|
|
| profundo |
A través de Agujero |
A través de Agujero |
A través de Agujero |
|
|
|
| métrico |
M20 |
M24 |
M24 |
|
|
|
| profundo |
A través de Agujero |
A través de Agujero |
A través de Agujero |
|
|
|
| Diámetro del agujero del pie F5 |
pulg |
5/8 |
3/4 |
1 |
1 |
|
11/4 |
| mm |
M16 |
M20 |
M24 |
M24 |
|
M30 |
| Tamaño del orificio central del eje F6 |
pulgada |
|
|
|
1-8 |
|
11/4-7 |
| profundo |
|
|
|
2.00 |
|
2.00 |
| métrico |
|
|
|
M25*3 |
|
M25*3 |
| profundo |
|
|
|
25 |
|
20 |
| Agujeros de montaje F7, brida del tapón (S2) |
pulgada |
|
|
|
1/2-13 |
|
5/8-11 |
| profundo |
|
|
|
0.75 |
|
0.94 |
| métrico |
|
|
|
M12*1.75 |
|
M16*2. |
| profundo |
|
|
|
18 |
|
23 |
| Número de agujeros de montaje F8, brida del tapón (S2) |
|
|
|
|
8 |
|
10 |
| Diámetro del círculo de pernos F9, brida del tapón (S2) |
pulg |
|
|
|
4.25 |
|
4.75 |
| mm |
|
|
|
108 |
|
121 |
| Altura total H1 (sin válvula) |
pulg |
|
|
|
|
|
|
| mm |
|
|
|
|
|
|
| Altura al centro H2 |
pulg |
2.60 |
3.00 |
3.38 |
4.25 |
|
4.75 |
| mm |
66.0 |
76.2 |
85.9 |
108 |
|
121 |
| Altura del pie H3 |
pulg |
1.35 |
1.5 |
1.75 |
2.50 |
|
2.75 |
| mm |
34.3 |
38.1 |
44.5 |
63.5 |
|
70.0 |
| Altura total (con válvula) H4 |
pulg |
|
|
|
|
|
|
| mm |
|
|
|
|
|
|
| Longitud total L1 |
pulg |
7.40 |
8.50 |
9.75 |
11.75 |
|
12.35 |
| mm |
188 |
216 |
248 |
298 |
|
337 |
| Longitud total L2, non-rotating |
pulg |
6.80 |
7.76 |
9.01 |
10.87 |
|
12.37 |
| mm |
173 |
197 |
229 |
276 |
|
314 |
| Brida del eje a L3 válvula de contrapeso |
pulg |
1.26 |
1.36 |
1.76 |
1.92 |
|
1.93 |
| mm |
32.0 |
34.5 |
44.7 |
48.8 |
|
49.0 |
| Longitud de montaje L4 |
pulg |
4.38 |
5.50 |
6.00 |
7.25 |
|
8.50 |
| mm |
111 |
140 |
152 |
184 |
|
216 |
| Brida del eje a L5 agujero de montaje |
pulg |
1.49 |
1.48 |
1.85 |
2.25 |
|
2.38 |
| mm |
37.9 |
37.6 |
47.0 |
57.2 |
|
60.5 |
| Ancho de montaje W1 |
pulg |
5.50 |
6.00 |
7.75 |
8.75 |
|
10.50 |
| mm |
145 |
152 |
197 |
222 |
|
267 |
| Ancho total W2 |
pulg |
7.00 |
7.50 |
9.75 |
11.00 |
|
13.00 |
| mm |
178 |
191 |
248 |
279 |
|
330 |
| Puertos P1, P2, carcasa pulgada Serie de puertos ISO-11926/SAE. Los tamaños son 7/16. Consulte los dibujos para obtener más detalles. Puertos V1, V2, válvula métrico |
